Nordson EFD: Marknadsledande inom Doseringssystem och Tillbehör

I produktsortimentet hittar man marknadens bredaste sortiment av bordsdispensers och doseringsnålar likväl som tidsstyrda styrenheter, doseringsventiler och trycktankar.

Produkterna håller absolut marknadens högsta kvalitet och är klart prisvärda. Ett enkelt sätt att uttrycka det på är att en EFD produkt kostar lite mer men man tjänar mycket mer, eftersom man får en mycket jämn och hög repeterbarhet i doseringen. Detta i sin tur medför minskad kassation och högre produktionseffektivitet. Man kan tillverka fler detaljer på kortare tid helt enkelt, vilket bidrar till konkurrensfördelar.

Video #1: Contact vs. Jet Dispensing
Video #2: 781Mini™ Applications
Video #3: How Pistons Improve Your Dispensing Process - Att välja rätt doseringskolv förbättrar ditt doseringsresultat
Video #4: How to Select the Right Piston for Your Fluid - Hur väljer man rätt doseringskolv för sitt  lim, smörjmedel eller annan vätska?
Video #5: How to Set Up a Blue Piston for Thin CAs and Watery Fluids - Så här installeras den blå doseringskolven för lågviskösa snabblim eller andra tunnflytande vätskor
Video #6: How to Prevent Air Bubbles from Causing Piston Bounce - Så förhindrar man att luftbubblor får doseringskolven att studsa
Video #7: How to Fill a Syringe Barrel - Så här fyller du på sprutor på bästa sätt!

Generellt så kan man dela upp produkterna i de tre kategorierna: bordsdispensers, cylinderbehållare & nålar samt ventilsystem:

Tidsstyrda Doseringsenheter för Manuell och Operatörsbaserad Dosering

Tidsstyrda doseringsenheter med olika prestanda för manuella och operatörsberoende jobb. Operatören fyller upp en lämplig storlek på spruta/cylinderbehållare med det material som ska doseras ut.

Bordsdispensen säkerställer att rätt mängd doseras ut med mycket hög repeterbarhet.

Brett utbud av Cylinderbehållare, Precisionssprutor och Dispenseringsnålar

Är ett både bra och brett sortiment av dispenseringsnålar av hög precision. Här hittar man exempelvis koniska nålar för ett högt flöde, små rostfria nålar med mycket liten innerdiameter för att dosera mikropunkter. Även vinklade nålar, böjliga nålar och i mynningen tillplattade nålar för att lägga en bred sträng.

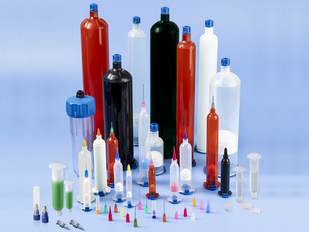

Cylinderbehållare (sprutor) finns i en mängd olika storlekar från 3 ml till 600 ml. Cylinderbehållare finns även i svart material för ljuskänsliga material, ESD modeller som motverkar statisk elektricitet och UV- blockade för UV känsligt material. Till de flesta sprutorna finns även en mängd olika kolvar lite beroende på vilket material och viskositet som ska doseras ut.

Ventilsystem - Omfattande Ventilsortiment av Absolut Hög Kvalitet

Ventilprogrammet håller absolut högsta kvalitet och här finner man allt från mycket små membranventiler utmärkta att bygga in när det är ont om plats, till speciellt framtagna ventiler för cyanoakrylatlimmer och lösningsmedel.

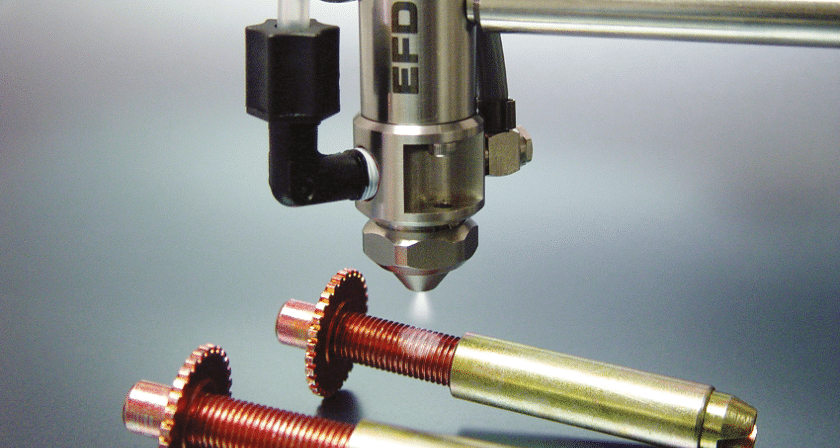

I sortimentet finner man även nålventiler för att dosera ut ytterst små och repeterbara punkter, sprayventiler i olika utföranden (för exempelvis färgmarkering), selektiv lackering eller för att spraya olja i mikromängder till lite större mängder vid t.ex. metallbearbetning eller på detaljer som behöver oljas in vid monteringen, antingen manuellt i eller i lina/cell.



För lödpastor och mycket högviskösa produkter finns även skruvmätarventiler som säkerställer rätt mängd med hög repeterbarhet.

Det senaste tillskottet är ventiler som kan spotta ut exakta punkter flera centimeter i mycket höga hastigheter. Fördelarna är många då man inte behöver förflytta ventilen och dispenseringsnålen i höjdled utan man kan enkelt skjuta ut en droppe på exempelvis ett bestyckat kretskort, här finns mycket tidsvinst.

Olika industrier har olika krav, därför finns exempelvis speciella ventiler i rostfritt material som är FDA klassade och lätta att rengöra och sterilisera.

Naturligtvis finns även speciellt framtagna styrenheter för respektive ventil som lätt kan kommunicera med övergripande styrsystem som exempelvis en PLC.

Vad är jetting inom dispensering?

Jetting, även kallad icke-kontakt dispensering, är en avancerad metod för att applicera extremt små mängder vätska med hög precision och hastighet. Till skillnad från traditionell kontaktbaserad dispensering kräver jetting ingen fysisk kontakt med ytan. Det gör tekniken idealisk för känsliga komponenter eller ytor som är svåra att nå.

Fördelar med jettingteknik

• Hög hastighet och precision: Upp till 1000Hz kontinuerligt och 1500Hz i korta pulser.
• Icke-kontakt: Eliminerar behovet av Z-axelrörelser och minskar risken för skador på känsliga ytor.
• Flexibilitet: Kan applicera vätska på ojämna eller svåråtkomliga ytor.
• Minskad kontaminering: Ingen kontakt betyder mindre risk för föroreningar.
• Ökad produktivitet: Snabbare cykeltider och minskat behov av underhåll.

Jettinglösningar från Nordson EFD

• PICO = hög precision, hög hastighet, mikrodosering.
• Liquidyn = bredare vätskespektrum, robustare applikationer.

Nordson EFD erbjuder ett brett utbud av jettingventiler och system som passar olika applikationer:

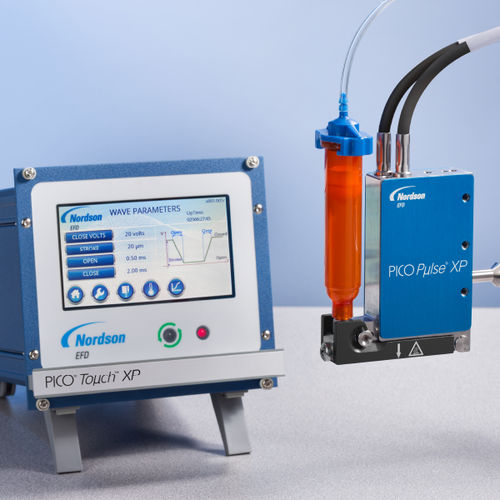

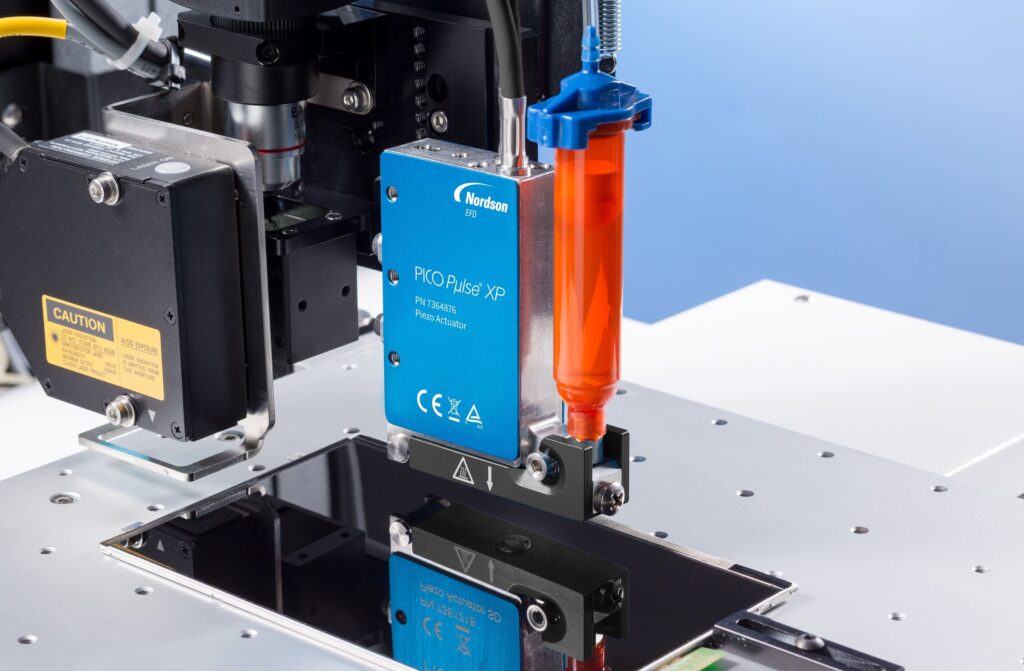

PICO Pμlse XP Jet Valve

• En vidareutveckling av den vanliga Pμlse-ventilen, där "XP" står för "extreme performance".
• Mycket hög noggrannhet och repeterbarhet, även vid mycket höga hastigheter.
• Optimerad för dispensning av små droppar av vätskor med varierande viskositet.
• Har en extremt snabb respons och är utformad för applikationer som kräver mikrodosering.
• Idealisk för elektronik, medicinteknik och precisionsmontering, där minimala mängder lim, flöde, eller andra vätskor behöver doseras med hög precision.
• Kompatibel med PICO Nexμs-systemet för avancerad realtidsstyrning.

PICO Pμlse Jet Valve

• Ursprunglig version i Pμlse-serien.
• Mycket snabb icke-kontaktbaserad dosering med upp till 1000 droppar per sekund.
• Flexibel användning för olika vätskor – från tunna lösningar till tjockare medier.
• Använder en piezo-driven mekanism för att öppna och stänga ventilen mycket snabbt.
• Lämplig för automatiserade dispenseringsprocesser där precision och hastighet är viktiga.

PICO Pµlse Jetventil

• Piezoelektrisk teknik: Ger snabb och exakt dispensering.
• Modulär design: Enkel anpassning och underhåll.
• Hög precision: Mikrodepositioner med hög repeterbarhet.

Liquidyn P-Jet CT

• Användningsområde: Lämplig för låg- till medelviskösa vätskor som oljor, fetter, lim och flussmedel.
• Prestanda: Kan dosera mikromängder så små som 3 nL vid upp till 280 Hz.
• Design: Modulär konstruktion med utbytbara delar för enkel anpassning och underhåll.
• Integration: Elektro-pneumatiskt styrd med lågspänning (24 VDC), kompatibel med PLC-system.

Liquidyn P-Dot CT

• Användningsområde: Designad för låg- till högviskösa vätskor, inklusive epoxier och anaeroba material.
• Prestanda: Kan dosera volymer från 3 nL till 200 nL vid frekvenser upp till 150 Hz.
• Design: Modulär med utbytbara munstycken och tappets för enkel anpassning.
• Integration: Elektro-pneumatiskt styrd med lågspänning (24 VDC), kompatibel med PLC-system.

Applikationsområden

Jetting används inom flera industrier, inklusive:

• Elektronik: Applicering av flussmedel, lödpasta och lim.
• Medicin: Dispensering av läkemedel och biomaterial.
• Automotive: Applicering av smörjmedel och tätningar.
• Förpackning: Precisionsapplicering av lim och tätningsmedel.
